В больших промышленных помещениях вентиляция — это не просто набор вентиляторов и воздуховодов. Это сложная система, от которой зависят здоровье людей, безопасность процессов и экономическая эффективность производства. В этой статье мы подробно разберем, какие требования предъявляются к вентиляции в больших индустриальных пространствах, какие решения работают в реальной жизни и как избежать распространенных ошибок при проектировании и эксплуатации.

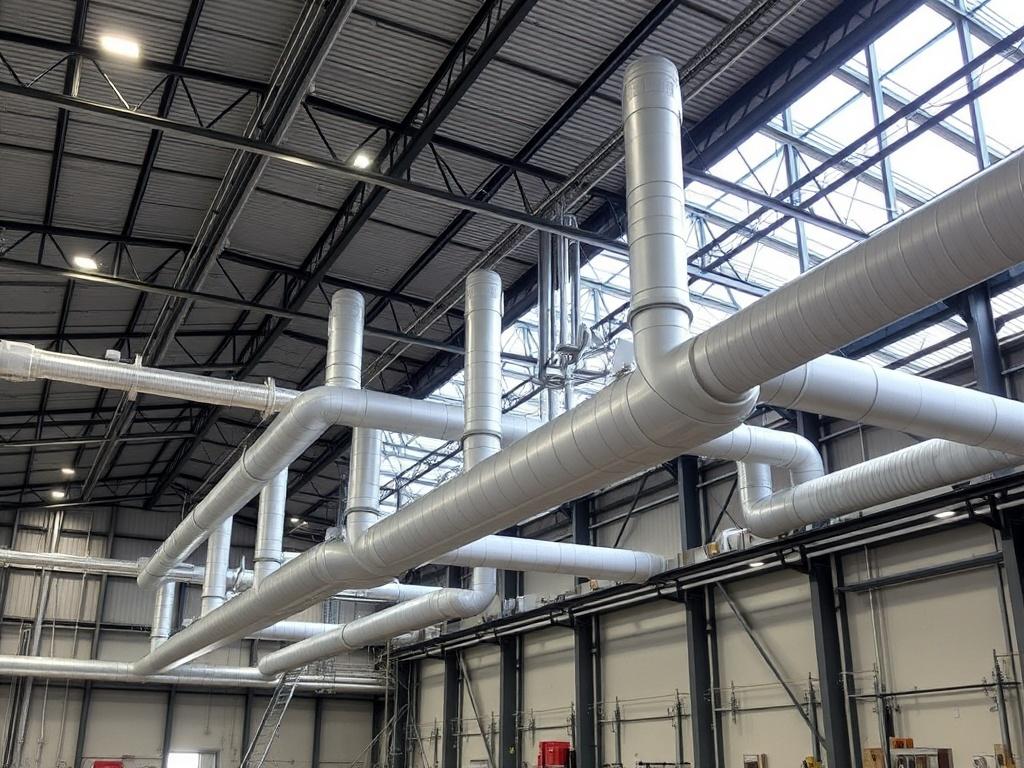

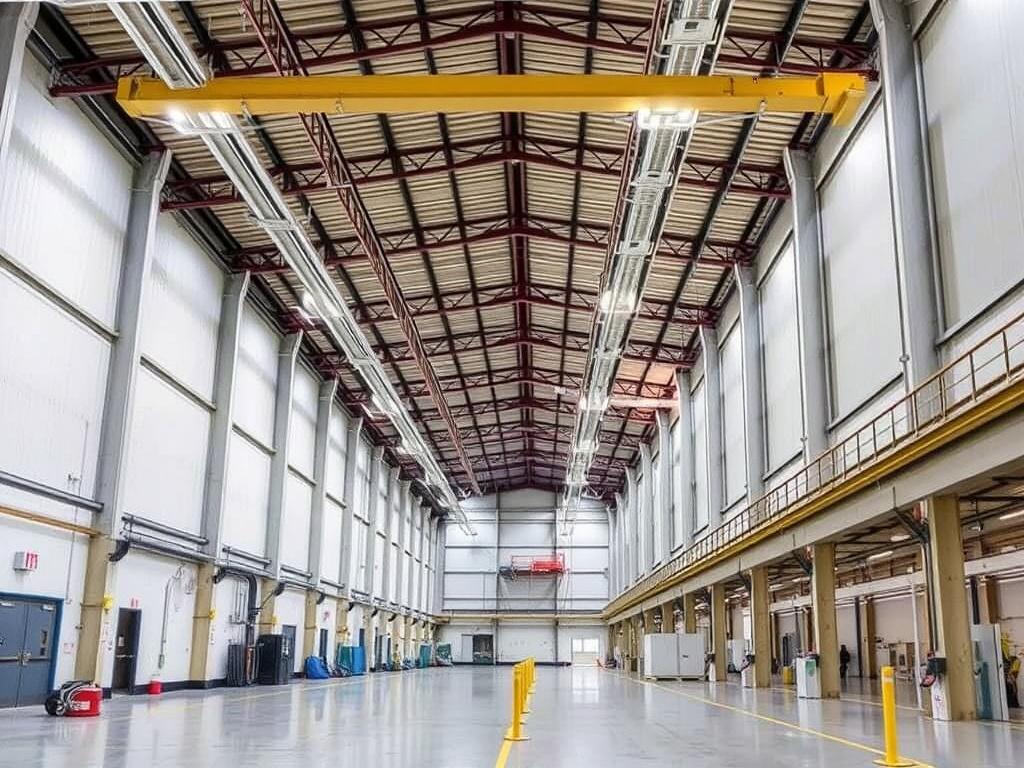

Почему вентиляция в индустриальных объектах важна
Качество воздуха в цехе влияет на продуктивность, количество брака и уровень травматизма. Пары, пыль и тепловые нагрузки прямо воздействуют на работника, а значит — на эффективность всего предприятия.
Кроме здоровья и комфорта, вентиляция решает задачи обеспечения технологических процессов: удаление вредных выделений, поддержание нужного давления, обеспечение условий для хранения материалов. При игнорировании этих требований риски быстро вырастают и обходятся дороже, чем правильно выбранная система.
Нормативная база и стандарты
При проектировании вентиляции ориентируются на национальные и международные документы. В России это, как правило, строительные нормы и правила, отраслевые гигиенические требования и стандарты по промышленной безопасности. Международные стандарты, такие как рекомендации ASHRAE или нормативы OSHA, используют для сравнения и подтверждения принятых решений.
Важно помнить: нормативы задают минимальные требования. В реальном производстве часто приходится превышать эти значения, чтобы учесть специфику технологических операций и концентрацию загрязнений. Ответственность за соответствие лежит на проектировщике и эксплуатационном персонале.
Основные проектные принципы
Проект вентиляции начинается с анализа производственного процесса. Нужно определить источники загрязнений, их интенсивность, температурные и влажностные режимы, а также расположение рабочих мест. От этого зависит, где ставить местные отсосы, сколько воздуха подавать и какие фильтры использовать.
Затем следует разделить помещение на зоны: рабочие, складские, технологические. Для каждой зоны рассчитывают требуемую кратность воздухообмена или объем воздуха в кубометрах в час. Важно сочетать общую приточно-вытяжную систему с локальными решениями для точечного удаления загрязнений.
Кратность воздухообмена и критерии расчета
Кратность воздухообмена — удобный параметр для предварительной оценки, но он не универсален. Для одних помещений достаточно нескольких обновлений воздуха в час, а для других требуется интенсивная вытяжка. Следует учитывать плотность оборудования, интенсивность процессов и допустимые концентрации загрязнений.
При расчете используют не только кратность, но и требуемые объемы приточного воздуха на одного работающего, уровни вентиляции для удаления тепла и влажности, а также показатель вытяжной производительности в локальных зонах. Комбинация этих параметров дает адекватную картину и позволяет избежать ошибок, типичных при простом копировании решений из других проектов.
Типы систем и их компоненты
Системы вентиляции для больших пространств строятся на базовых компонентах: приточные и вытяжные вентиляторы, воздуховоды, фильтры, рекуператоры тепла, датчики и автоматика. Выбор конкретных компонентов зависит от загруженности цеха и характера загрязнений.
Рекуперация тепла часто оказывается экономически оправданной в помещениях с большими приточными энергиями. Современные теплообменники позволяют возвращать значительную долю тепла и сократить расходы на подогрев приточного воздуха. Это особенно актуально для холодного климата и больших объемов притока.
Приточная, вытяжная и комбинированная системы
Приточно-вытяжная система обеспечивает равновесие: приток свежего воздуха и удаление загрязненного. Комбинированные варианты сочетают общеобменную вентиляцию с локальными отсосами. Такой подход позволяет снизить общие объемы воздуха, направляемого через систему обработки, и при этом эффективно удалять концентрированные выбросы.
В ряде случаев применяют принцип отрицательного или положительного давления в отдельных помещениях для предотвращения миграции вредных веществ. Поддержание требуемого перепада давления достигается за счет балансировки притока и вытяжки, а также с помощью автоматических заслонок и частотно-регулируемых приводов.
Контроль загрязнений: механизмы и методы
Удаление загрязнений реализуют тремя основными способами: локальный захват у источника, разбавление чистым воздухом и фильтрация. Локальные системы наиболее эффективны при высокой концентрации вредных веществ и минимально воздействуют на весь объем помещения.
Фильтрация воздуха необходима, когда загрязнения остаются в потоке приточного воздуха или когда требуется очистка рециркулируемой смеси. Качество фильтрации подбирают по типу частиц и газов, учитывая стоимость обслуживания и доступность фильтр-материалов.
Локальные отсосы и вытяжные зонты
Локальные вытяжки ставят максимально близко к источнику и направляют поток так, чтобы захватить эмиссию до ее рассеивания. Это снижает потребность в общем воздухообмене и уменьшает риск загрязнения соседних участков. Правильное расположение и дизайн капота критичны для эффективности.
При проектировании капотов и зонтов важно учитывать направление потоков, турбулентность и термальные струи. Часто задачи решают экспериментально: временные отсосы или дымовые тесты помогают определить оптимальное положение оборудования до установки постоянных систем.
Качество воздуха: параметры и мониторинг
Ключевые параметры — концентрация вредных веществ, уровень пыли, температура и относительная влажность. Для контроля используют датчики CO, CO2, VOC, твердых частиц и датчики температуры и влажности. Современные системы интегрируют показания в SCADA для оперативного реагирования.
Мониторинг нужен не только для соблюдения норм, но и для оптимизации энергопотребления. При постоянном контроле можно включать дополнительные насосы и клапаны только при необходимости, снижая расход электроэнергии и увеличивая срок службы фильтров.
Автоматика и детекторы
Система управления регулирует приток и вытяжку в зависимости от показаний датчиков и расписания смен. Использование частотно-регулируемых приводов позволяет плавно управлять производительностью вентиляторов и экономить энергию. Автоматика также обеспечивает аварийное отключение и переход в безопасный режим при превышении порогов загрязнения.
Детекторы токсичных газов и дыма устанавливают в точках с наибольшим риском. Их интеграция с системой вентиляции и пожаротушения обеспечивает быстрое удаление опасных продуктов горения и защиту людей. Такое решение требует регулярной поверки и тестирования.
Проблемы высотных помещений и способы их решения
Высокие производства с объемом воздуха в десятки тысяч кубометров сталкиваются с явлением стратификации. Теплый воздух поднимается вверх, а рабочая зона остается холодной, что приводит к перерасходу топлива на отопление. Проблему решают с помощью противоосадочных или десегрегационных вентиляторов.
В больших цехах важно корректно рассчитать систему циркуляции, чтобы обеспечить равномерное распределение температуры и предотвратить застойные зоны. Иногда простое изменение направления потоков или добавление направляющих пластин решает задачу без существенных капиталовложений.
Дестратификация и радиационное отопление
Дестратификационные вентиляторы мягко перемешивают слои воздуха, снижая перепады температур. Они экономят энергию, поскольку уменьшают теплопотери и позволяют понизить работу основного отопления. Выбор места установки и режимики работы определяют эффективность — это не универсальная кнопка, а инженерная задача.
Радиаторное или инфракрасное отопление иногда оказывается предпочтительнее воздушного в цехах с точечными рабочими зонами. Такое решение снижает потребность во всеобщем прогреве большого объема и облегчает управление микроклиматом у рабочих мест.

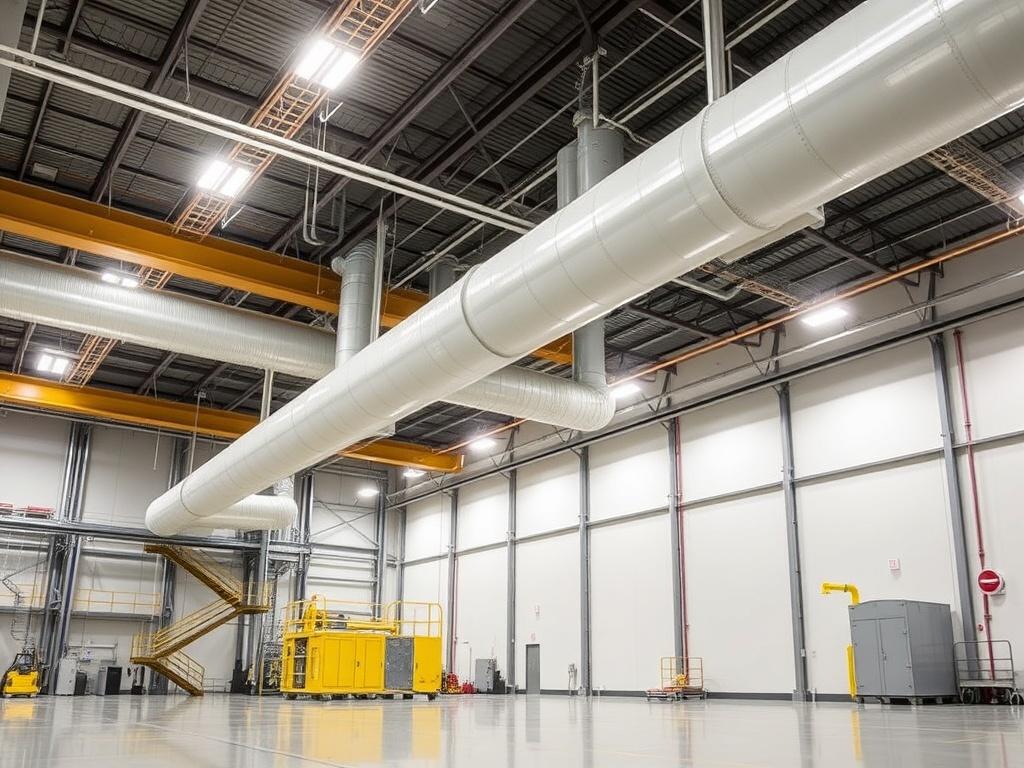

Вентиляция в условиях взрыво- и пожароопасности
Если производство связано с горючими пылевыми или газовыми смесями, вентиляция должна соответствовать требованиям взрывозащищенности. Это касается выбора оборудования, проектирования систем заземления и организации потоков воздуха так, чтобы исключить накопление опасных концентраций.
Особое внимание уделяют системам удаления пыли и грануляту. Неправильное расположение воздуховодов или некачественные соединения могут привести к распространению взрывной волны. Поэтому проекты в таких условиях проверяют специализированные инстанции и проводят дополнительные расчеты безопасности.
Материалы и оборудование для опасных зон
Взрывозащищенные вентиляторы, датчики и электроприводы обязаны иметь соответствующие сертификаты. Важна также конструкция воздуховодов: минимальное количество резких сужений и изгибов, легкость очистки и возможность удаления накопившейся пыли. Все это повышает надежность и снижает вероятность инцидентов.
Точки подключения и ревизионные окна планируют так, чтобы обслуживание проводилось безопасно и с минимальными трудозатратами. Практика показывает, что удобство обслуживания часто экономит гораздо больше времени и денег, чем первоначальная экономия на комплектующих.
Очистка воздуха и выбор фильтров
Выбор фильтров зависит от типа загрязнения: грубая пыль улавливается предварительными фильтрами, мелкие частицы и аэрозоли — HEPA или специализированными фильтрами. Для газообразных веществ применяют сорбенты и химические фильтрующие блоки. Комбинация модулей обеспечивает требуемый класс очистки при оптимальных затратах.
Важно спроектировать систему так, чтобы доступ к фильтрам был простым, а замена — быстрой. В противном случае эффективность падает, а эксплуатационные расходы растут. Обслуживание фильтров должно быть частью регламента производственного персонала.
Пример таблицы: ориентировочные требования по воздухообмену
Ниже приведена таблица с ориентировочными значениями. Эти цифры служат отправной точкой, но всегда требуют проверки в конкретных условиях и согласования с действующими нормативами.
| Тип помещения | Ориентировочная кратность воздухообмена в час |
|---|---|
| Склад с низкой активностью | 0.5–2 |
| Сборочный цех | 1–4 |
| Механическая мастерская, металлообработка | 3–8 |
| Покрасочные и химические участки | 10–60 (в зависимости от процесса) |

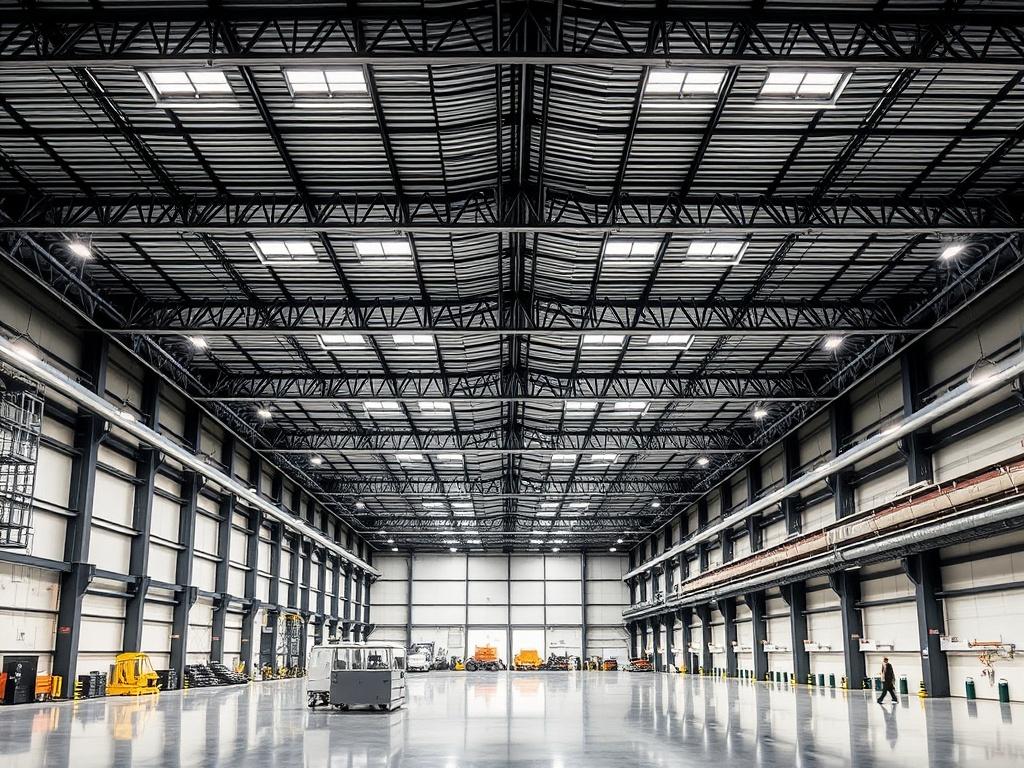

Комиссияция, эксплуатация и техническое обслуживание
Не менее важна грамотная комиссионная проверка системы перед вводом в эксплуатацию. Балансировка воздуховодов, проверка герметичности соединений и настройка автоматики — это те работы, которые экономят проблемы спустя месяцы эксплуатации. Пренебрежение этими этапами приводит к постоянным жалобам и перерасходам энергии.
В эксплуатации ключевые задачи — регулярная чистка воздуховодов, своевременная замена фильтров, проверка датчиков и корректировка режимов под изменяющиеся условия. В крупных производственных комплексах полезно вести журнал технического обслуживания и назначить ответственных за каждый узел системы.
План обслуживания: минимальный набор мероприятий
- Ежемесячная проверка работы вентиляторов и автоматики.
- Проверка и замена фильтров по регламенту или при превышении перепада давления.
- Ежеквартальная очистка приточных решеток и ревизионных камер.
- Годовая поверка датчиков и тестирование аварийных сценариев.
Экономика и энергоэффективность
Система вентиляции — заметная статья операционных расходов. Выбор энергоэффективных вентиляторов, рекуператоров и грамотная автоматизация снижают потребление энергии и дают быстрый возврат инвестиций. Практическая экономия часто достигается не за счет дорогого оборудования, а за счет правильного управления режимами.
Применение частотно-регулируемых приводов и систем управления по показаниям датчиков позволяет адаптировать работу к реальной нагрузке. В результате вентиляторы работают только в те моменты, когда это действительно нужно, а расходы на электричество и заместительное отопление уменьшаются.
Примеры из практики
В одном из проектов, где я участвовал, крупный склад с высотой 12 метров страдал от сильной стратификации и чрезмерного отопления. После установки дестратификационных вентиляторов и модернизации автоматики на базе датчиков температуры удалось снизить расходы на отопление на 18 процентов. Решение было относительно простым, но требовало внимания к деталям.
В другом случае на металлургическом участке локальные отсосы были установлены недостаточно близко к источникам. Это приводило к повышенному содержанию аэрозолей в рабочей зоне. Переработка схемы расположения капотов и добавление дополнительных патрубков уменьшили концентрацию частиц и улучшили условия труда операторов.
Особенности проектирования для разных отраслей
В пищевой промышленности акцент делают на поддержании чистоты и предотвращении перекрестного загрязнения. Здесь важна возможность мойки воздуховодов и устойчивость материалов к химическим моющим средствам. Фильтрация и контроль температуры особенно критичны в помещениях для переработки и упаковки.
Для химических производств на первое место выходят надежные системы локального удаления и использование сорбентов и фильтров для газов. В атомарно-чувствительных производствах требуется более жесткий контроль и резервирование систем для непрерывной работы при авариях.
Типичные ошибки и как их избежать
Частая ошибка — проектирование системы только по кратности воздухообмена без учета локальных источников загрязнения. Другой просчет — отсутствие удобного доступа к фильтрам и узлам обслуживания. Планирование технического обслуживания должно быть частью проекта с самого начала.
Ещё одна распространенная проблема — недооценка шумового воздействия вентиляторов и вихревых потоков. Шум влияет на комфорт и может требовать дополнительных мер по шумоизоляции, которые лучше предусмотреть заранее, чем исправлять позже.

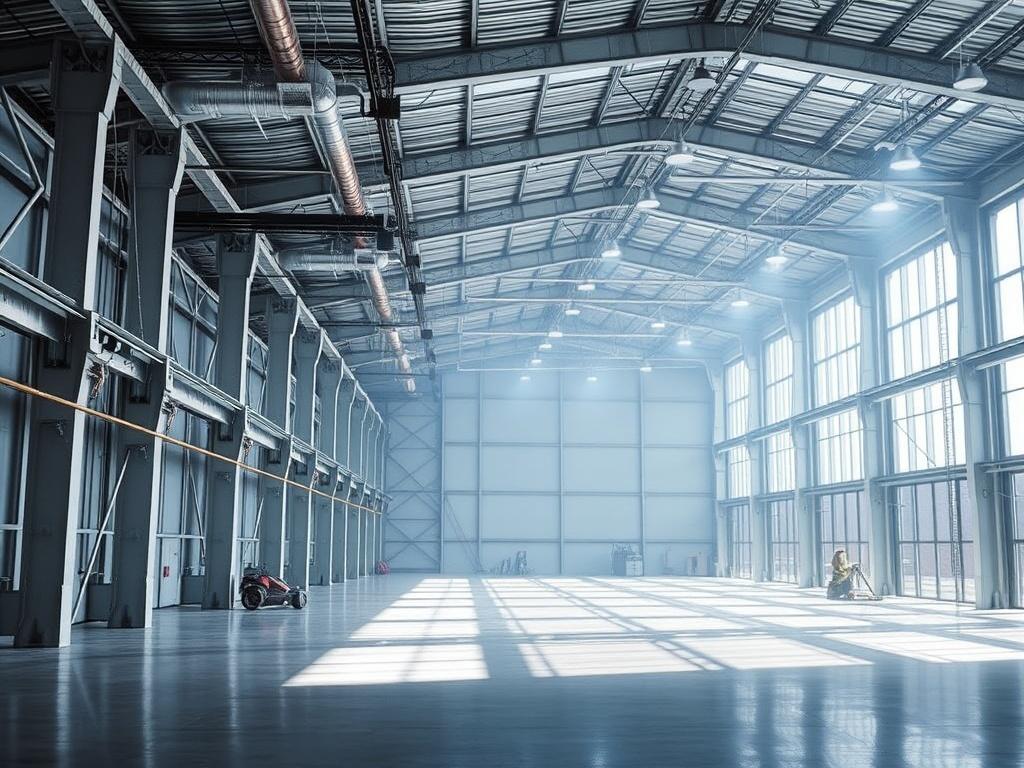

Практический чек-лист для старта проекта
- Описать технологические процессы и идентифицировать все источники загрязнений.
- Разбить помещение на зоны и определить требования по каждой.
- Выбрать стратегию: общая вентиляция плюс локальные отсосы или полностью локальные решения.
- Проработать вопросы теплообмена и необходимость рекуперации.
- Спроектировать автоматику и систему мониторинга с учетом аварийных сценариев.
- Обеспечить доступность для обслуживания и запасные режимы работы.
Как начать: пошаговый план внедрения
Первый шаг — собрать междисциплинарную команду: технолог, архитектор, инженер по вентиляции и представитель службы эксплуатации. Совместно формируют техническое задание, в котором учитывают технологические требования, нормативы и бюджет.
Далее выполняются измерения и моделирование, на основе которых разрабатывается проект. После согласования проект проходит этап комиссионной проверки и пуска в эксплуатацию с отладкой автоматики и обучением персонала. Такой поэтапный подход снижает вероятность ошибок и позволяет быстрее получить рабочую систему.
В больших индустриальных пространствах вентиляция — это инструмент, с помощью которого решаются одновременно задачи безопасности, качества производства и экономии. Подход должен быть комплексным: техническая грамотность, учет процессов и внимательное отношение к эксплуатации дают ощутимый эффект. Начинайте с анализа процессов, дальше следуйте чек-листу и не забывайте о регулярном обслуживании — так система будет работать долго и эффективно.
